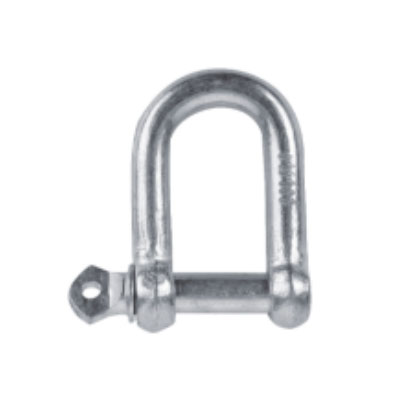

Kaubandusliku Galv.Dee Shackle Europe tüüpi funktsioon
Materjal Q235
Sepistatud teras
PinnatöötlusIsavärviline, tsinkplisseeritud, kuumtsingitud,
Kolmevalentne kroomitud tsink, pulbervärv
Kaubanduslik Galv.Dee ShackleTunnusjoon
Euroopa tüüp
Materjal Q235
Sepistatud teras
PinnatöötlusIsavärviline, tsinkplisseeritud, kuumtsingitud,
Kolmevalentne kroomitud tsink, pulbervärv
Kaubanduslik Galv.Dee Shackle Spetsifikatsioon
| Suurus | D | d | B | H | SWL | |
| mm | mm | mm | mm | mm | tonni | |
| 4 | 4 | 4 | 8 | 14 | / | |
| 5 | 5 | 5 | 10 | 19 | 0.08 | |
| 6 | 6 | 6 | 12 | 24 | 0.1 | |
| 8 | 8 | 8 | 16 | 32 | 0.2 | |
| 10 | 10 | 10 | 20 | 40 | 0.32 | |
| 11 | 11 | 11 | 22 | 44 | 0.4 | |
| 12 | 12 | 12 | 25 | 48 | 0.52 | |
| 14 | 14 | 14 | 28 | 56 | 0.645 | |
| 16 | 16 | 16 | 32 | 64 | 0.8 | |
| 18 | 18 | 18 | 36 | 71 | 1 | |
| 20 | 20 | 20 | 44 | 1.1 | 76 | |
| 22 | 22 | 22 | 44 | 85 | 1.5 | |
| 25 | 25 | 24 | 50 | 95 | 2.1 | |
| 28 | 28 | 27 | 56 | 106 | 3 | |
| 32 | 32 | 33 | 64 | 120 | 3.5 | |
| 35 | 36 | 36 | 76 | 130 | 4 | |
| 38 | 38 | 39 | 76 | 145 | 5 | |
| 42 | 42 | 42 | 76 | 145 | 6 | |
| 45 | 45 | 45 | 80 | 155 | 7 | |
| 50 | 50 | 52 | 90 | 175 | 8 | |
