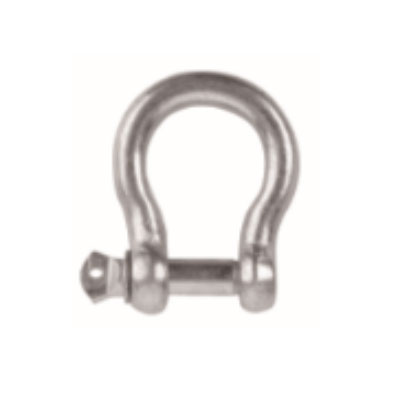

Commercial Galv. Bow ShackleEurope tüüp
Materjal Q235
Sepistatud teras
PinnatöötlusIsavärviline, tsinkplisseeritud, kuumtsingitud,
Kolmevalentne kroomitud tsink, pulbervärv
Kaubanduslik Galv. Bow Shackle Tunnusjoon
Euroopa tüüp
Materjal Q235
Sepistatud teras
PinnatöötlusIsavärviline, tsinkplisseeritud, kuumtsingitud,
Kolmevalentne kroomitud tsink, pulbervärv
Kaubanduslik Galv. Bow Shackle Spetsifikatsioon
Suurus | D | d | B | H | R | SWL |
mm | mm | mm | mm | mm | mm | tonni |
5 | 5 | 5 | 10 | 19.5 | 15 | 0.08 |
6 | 6 | 6 | 12 | 24 | 18 | 0.1 |
8 | 8 | 8 | 16 | 32 | 24 | 0.2 |
10 | 10 | 10 | 20 | 40 | 30 | 0.32 |
11 | 11 | 11 | 22 | 44.5 | 33 | 0.4 |
12 | 12 | 12 | 25 | 49 | 36 | 0.52 |
14 | 14 | 14 | 28 | 59 | 42 | 0.65 |
16 | 16 | 16 | 32 | 64 | 48 | 0.8 |
18 | 18 | 18 | 36 | 71 | 54 | 1 |
20 | 19 | 20 | 38 | 80 | 60 | 1.1 |
22 | 22 | 22 | 44 | 85 | 66 | 1.5 |
25 | 25 | 24 | 50 | 100 | 75 | 2.1 |
28 | 28 | 27 | 56 | 116 | 86 | 3 |
32 | 32 | 33 | 64 | 129 | 96 | 3.5 |
38 | 38 | 39 | 76 | 151 | 114 | 5 |
